Galerie: Bildergalerie

Galerie: Willkommen im Inneren der Cloud

Galerie: Hochverfügbarkeit, Konnektivität und Sicherheit sind oft diskutierte Begriffe rund um das Thema Cloud-Computing. Aber wie sieht die Rechenzentrumsinfrastruktur dahinter aus?

Autor:Peter Knapp, Interxion • 20.9.2011

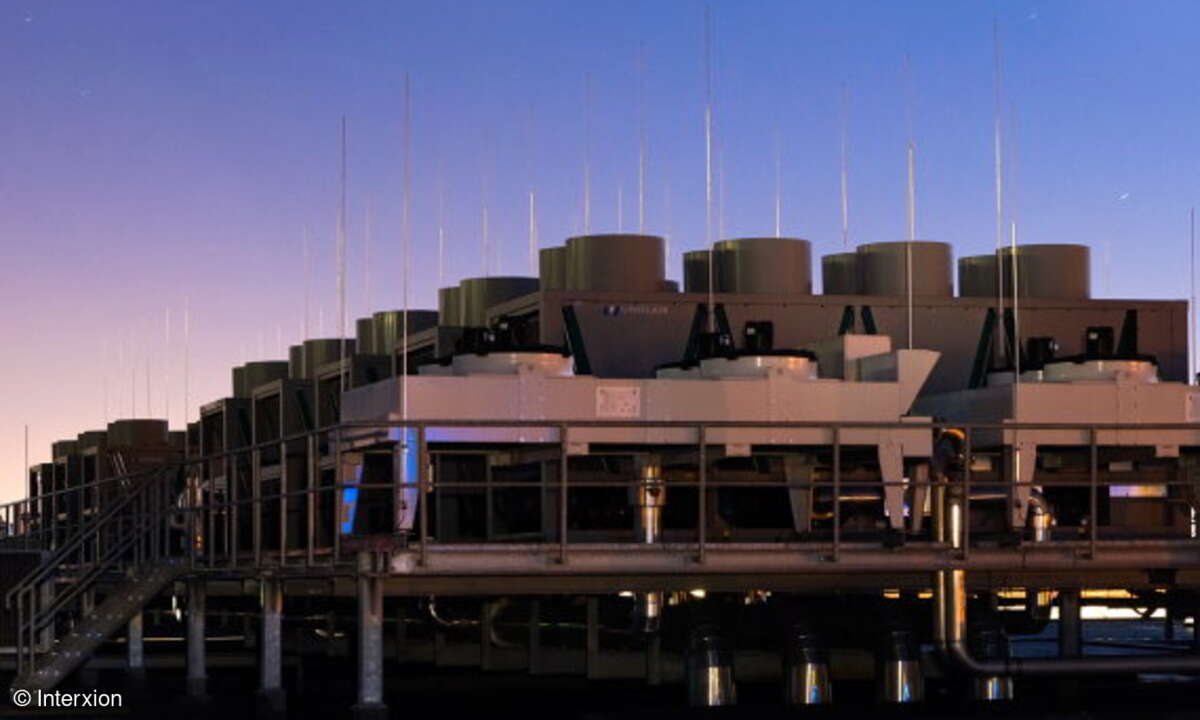

Kältemaschinen auf dem Dach des Rechenzentrums sind fester Bestandteil des Kühlsystems. Sie werden durch hohe Metallstäbe als Blitzableiter vor Einschlägen geschützt.

Server-Schränke sind die — Server-Schränke sind die "Mieter" in Carrier-neutralen Rechenzentren. Hier sieht man die Anschlüsse für die Stromzufuhr und die Datenkabel zur Anbindung an die Netzbetreiber. In den Rechenzentren von Interxion in Frankfurt haben die Nutzer Zugang zu über 150 Telekommunikationsnetzen.

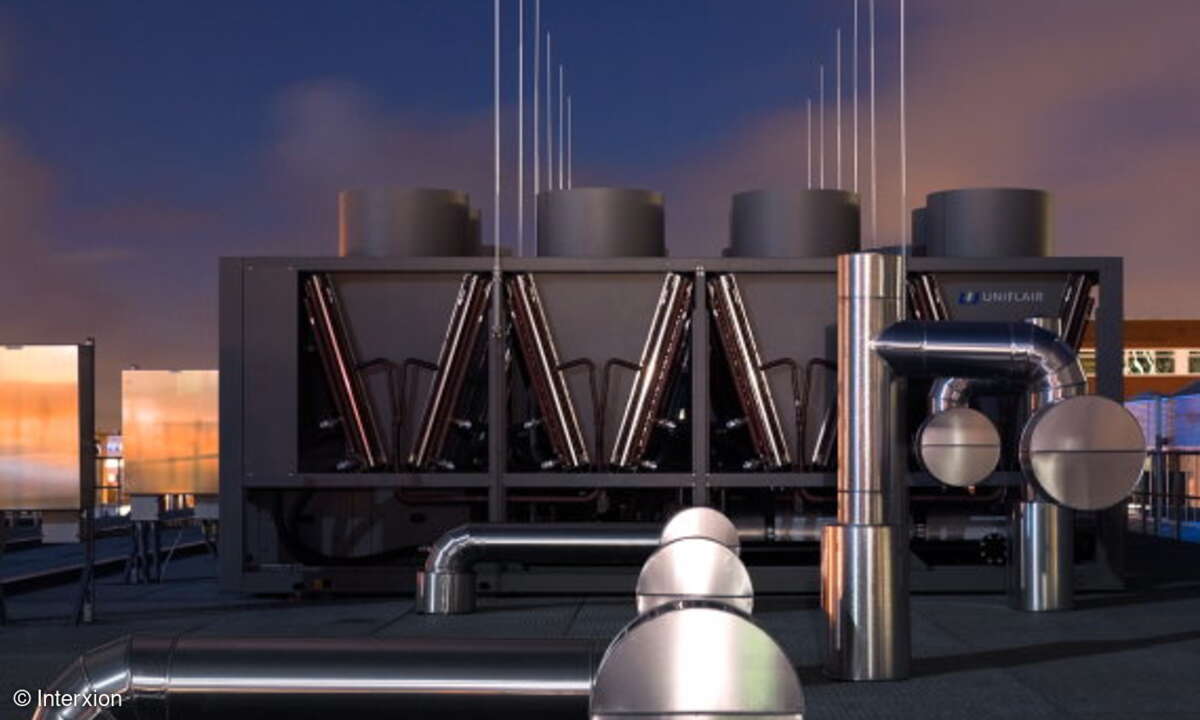

Kühlung ist für jedes Rechenzentrum essenziell und verleiht zudem ein charakteristisches Äußeres. Der Blick auf das Gebäude und auf das Dach offenbart die Kältemaschinen.

Im Bildvordergrund sind die Rohrnetze für die Kühlung erkennbar. Im Hintergrund sind die Kältemaschinen zu sehen.

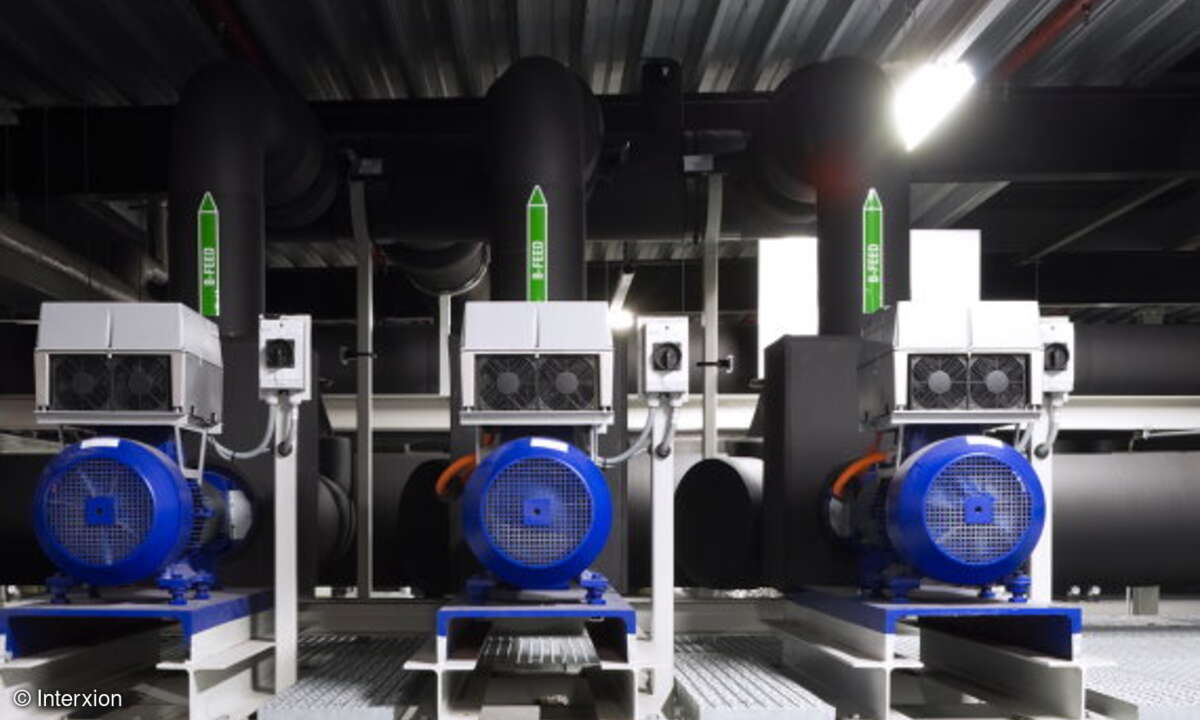

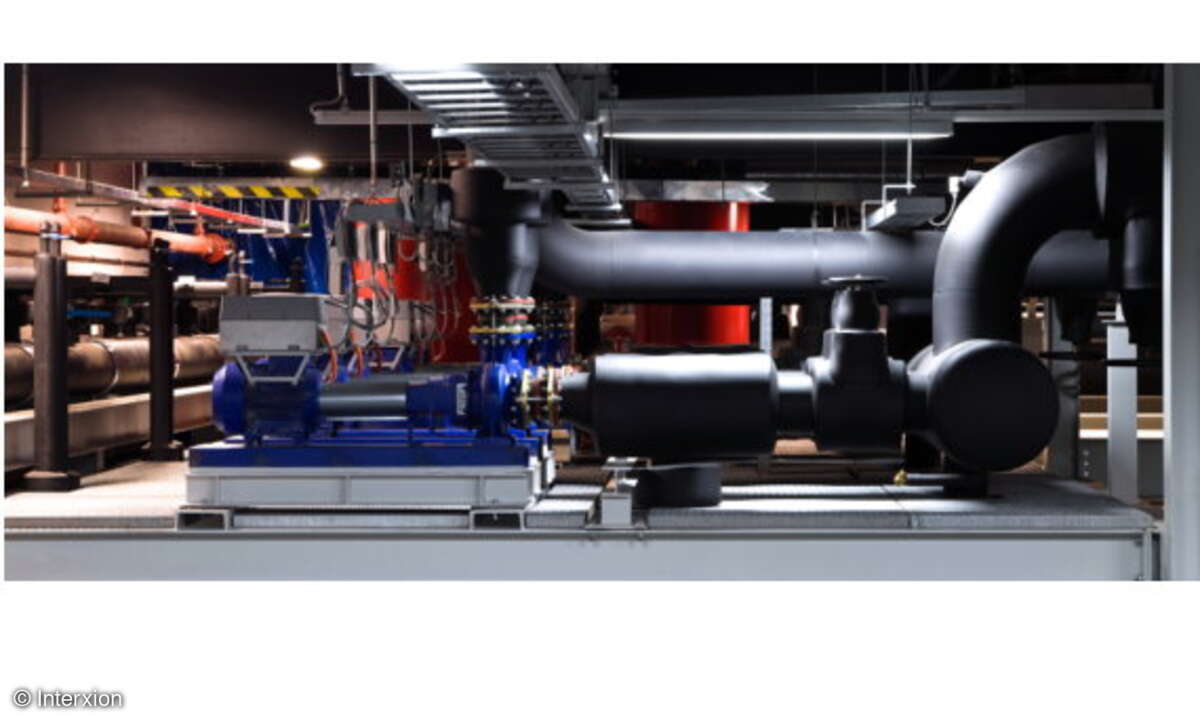

Blick in das kühle Herz des Rechenzentrums. Die Pumpen des Kühlsystems auf der linken Seite verteilen das kalte Wasser über die Rohre auf der rechten Seite im gesamten Rechenzentrum.

Blick von vorne auf die Pumpen des Kühlsystems inklusive der Rohre (im Hintergrund), in denen das kalte Wasser durch das Rechenzentrum transportiert wird.

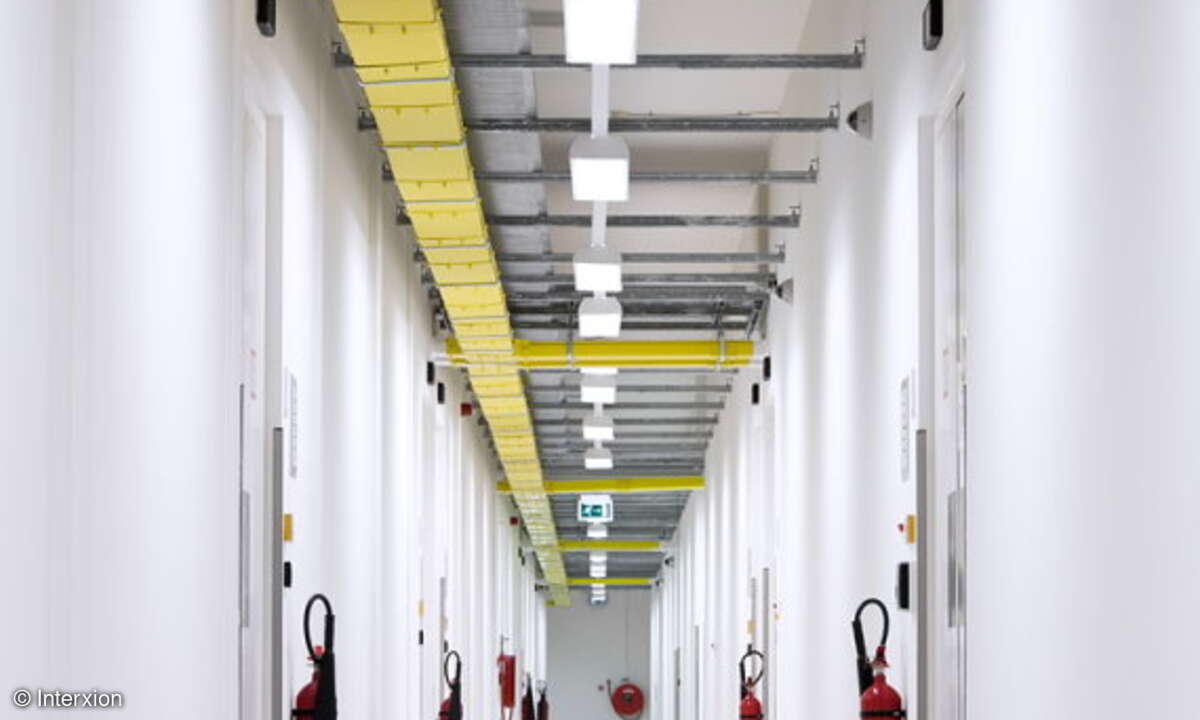

Brandschutz ist in jedem Rechenzentrum ein wichtiger Bestandteil des Sicherheitskonzepts. Die Feuerlöscher reihen sich in einem Korridor in festen Abständen aneinander. Vom Korridor aus ist der Zutritt zu den verschiedenen Server-Räumen möglich, die — Brandschutz ist in jedem Rechenzentrum ein wichtiger Bestandteil des Sicherheitskonzepts. Die Feuerlöscher reihen sich in einem Korridor in festen Abständen aneinander. Vom Korridor aus ist der Zutritt zu den verschiedenen Server-Räumen möglich, die mit automatisierten Feuerlöschsystemen ausgestattet sind.

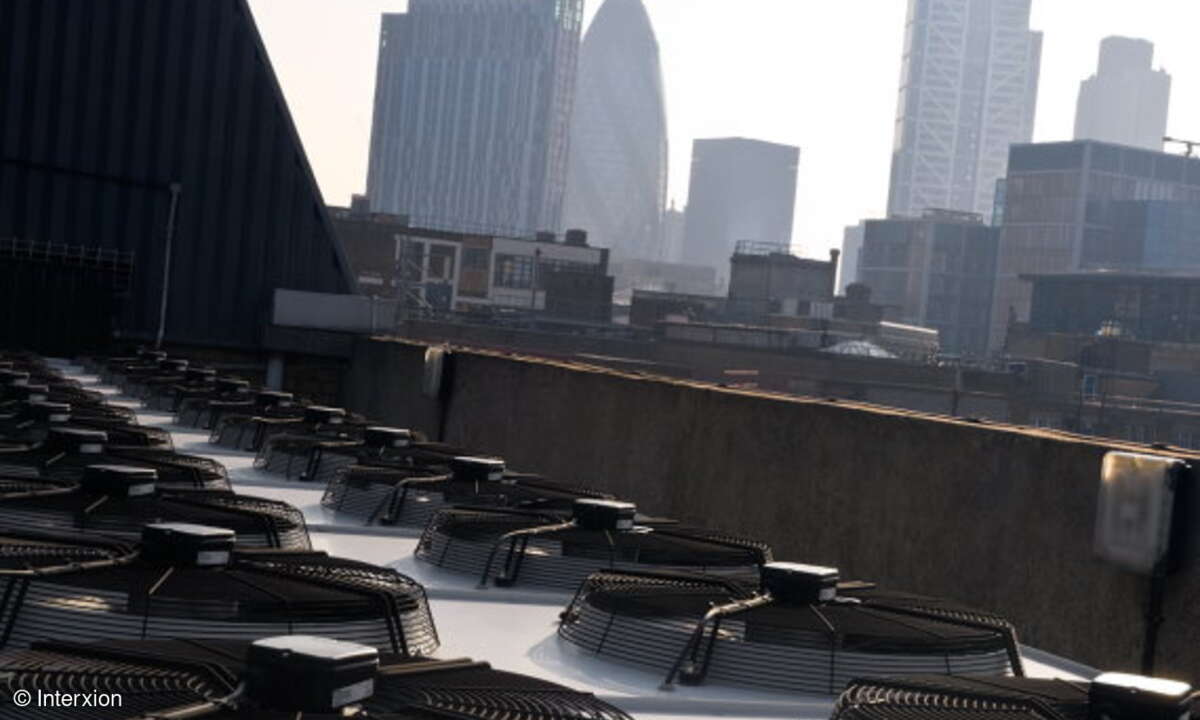

Freikühlungssysteme auf den Dächern von Rechenzentren nutzen die Umgebungsluft, um das Wasser kühl zu halten. Dies ist eine besonders energieeffiziente Methode der Klimatisierung.

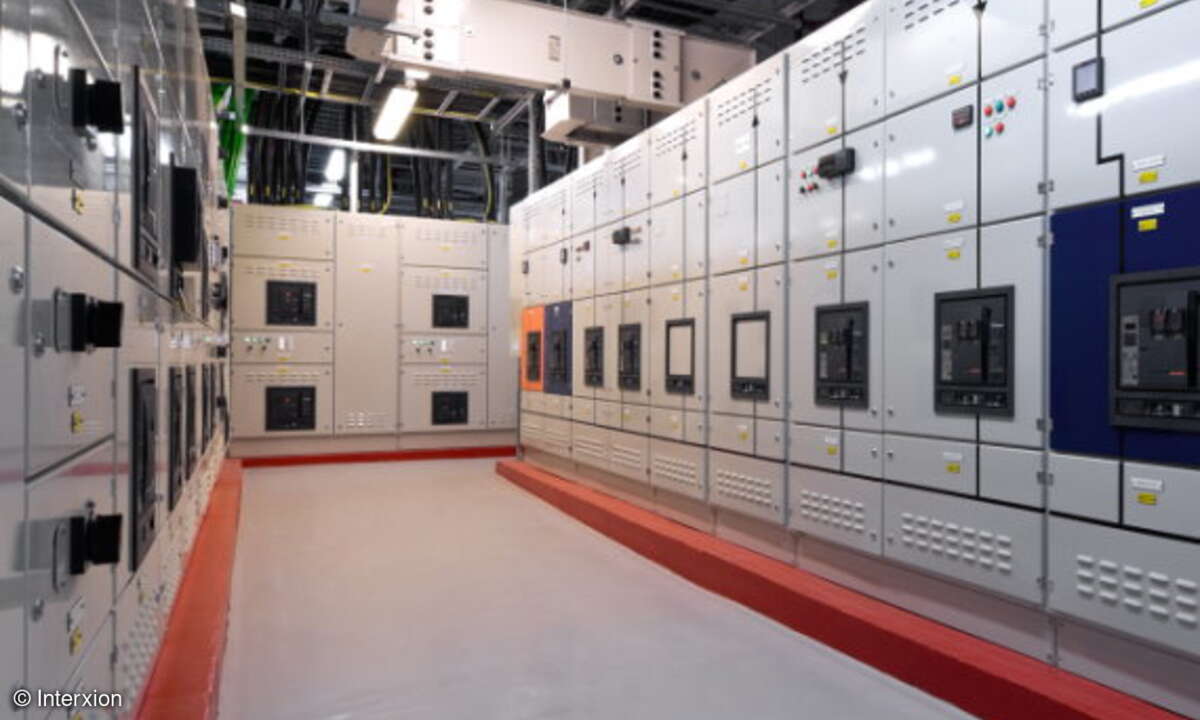

Ohne entsprechende Stromversorgung ist der Betrieb von modernen High-Density-Installationen nicht möglich. Zwei redundante Systeme sorgen für eine ununterbrochene Stromzufuhr. Fällt ein System aus, springt das andere ohne Verzögerung ein.

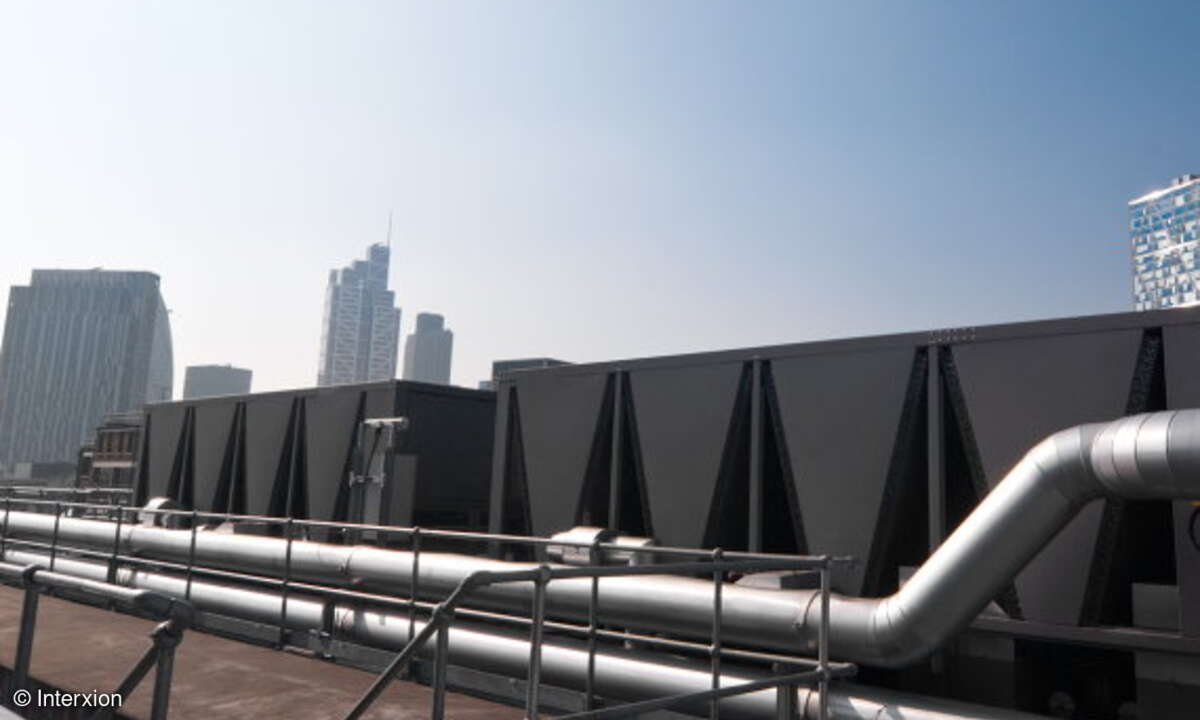

Kühlungssysteme auf dem Dach des Rechenzentrums sorgen für den Abtransport von Wärme und sind somit ein Teil des Klimatisierungskonzepts.

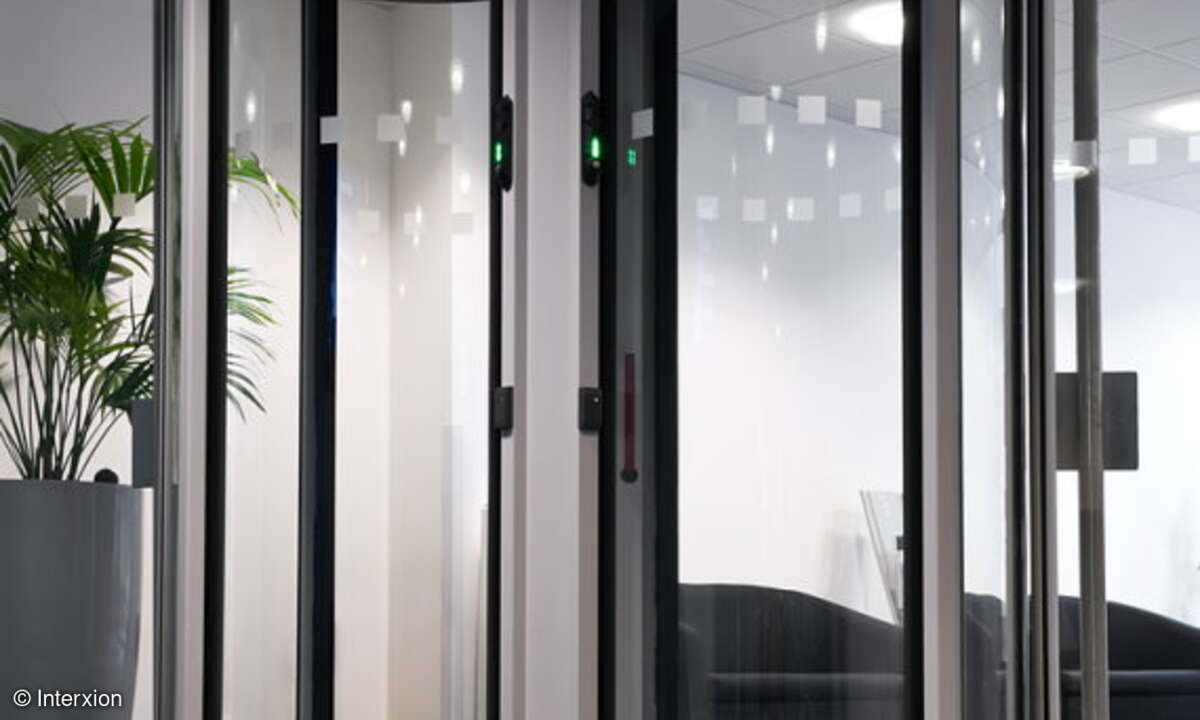

Wer die Rechenzentren von Interxion betreten möchte, muss dies durch Personenvereinzelungsanlagen tun. Hier erfolgt eine biometrische Authentifizierung. Darüber hinaus wird jede zutretende Person gewogen, sodass es unmöglich ist, das Rechenzentrum mi — Wer die Rechenzentren von Interxion betreten möchte, muss dies durch Personenvereinzelungsanlagen tun. Hier erfolgt eine biometrische Authentifizierung. Darüber hinaus wird jede zutretende Person gewogen, sodass es unmöglich ist, das Rechenzentrum mit zwei Personen in einem Identifizierungsprozess gleichzeitig zu betreten.

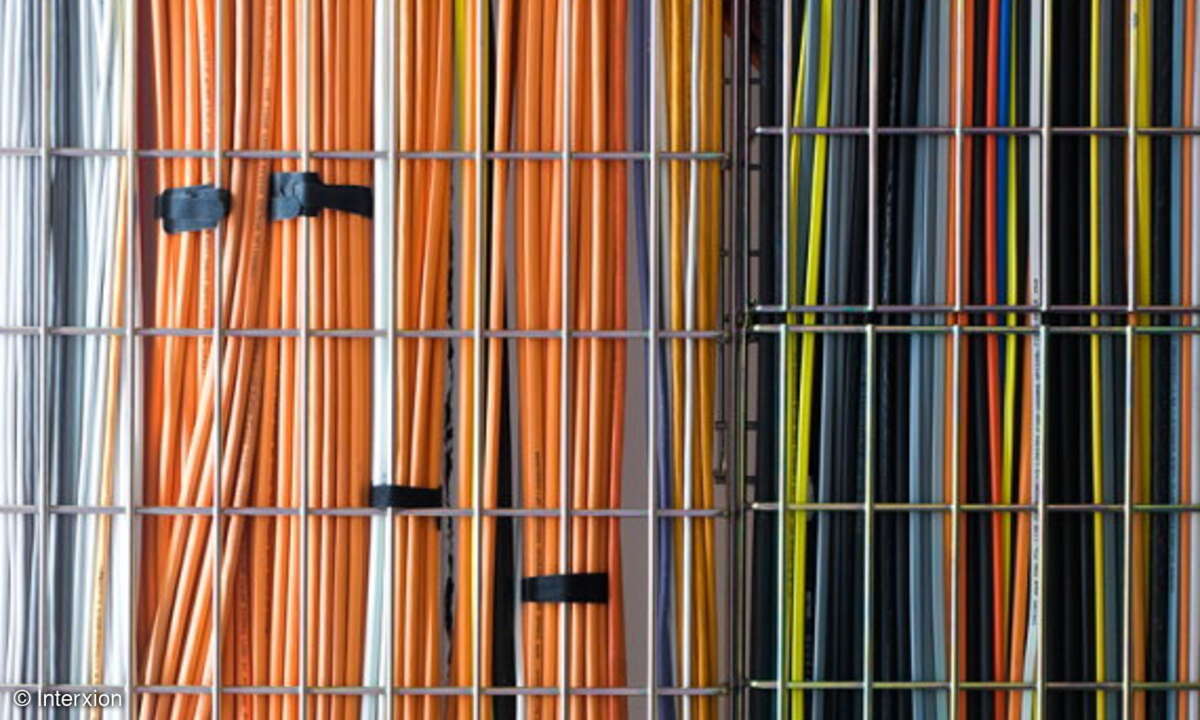

Im Overhead-Kabelkanal laufen die signalführenden Kabel. Durch sie ist die Vernetzung über hochverdichtete Kabelkonfigurationen im gesamten Rechenzentrum möglich.

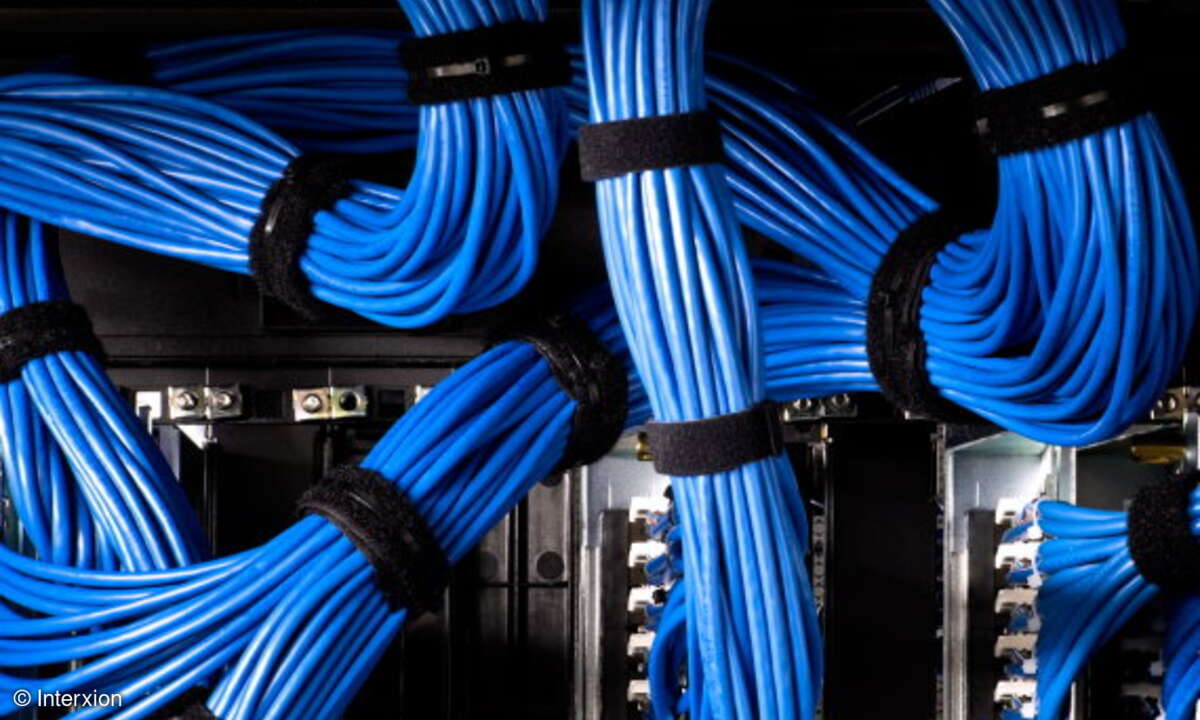

Nahaufnahme eines Patch-Panels mit blauer Verkabelung. Ein Patch-Panel oder auch Patchbay bündelt unzählige Kabelverbindungen und strukturiert so die Verkabelung im Rechenzentrum.

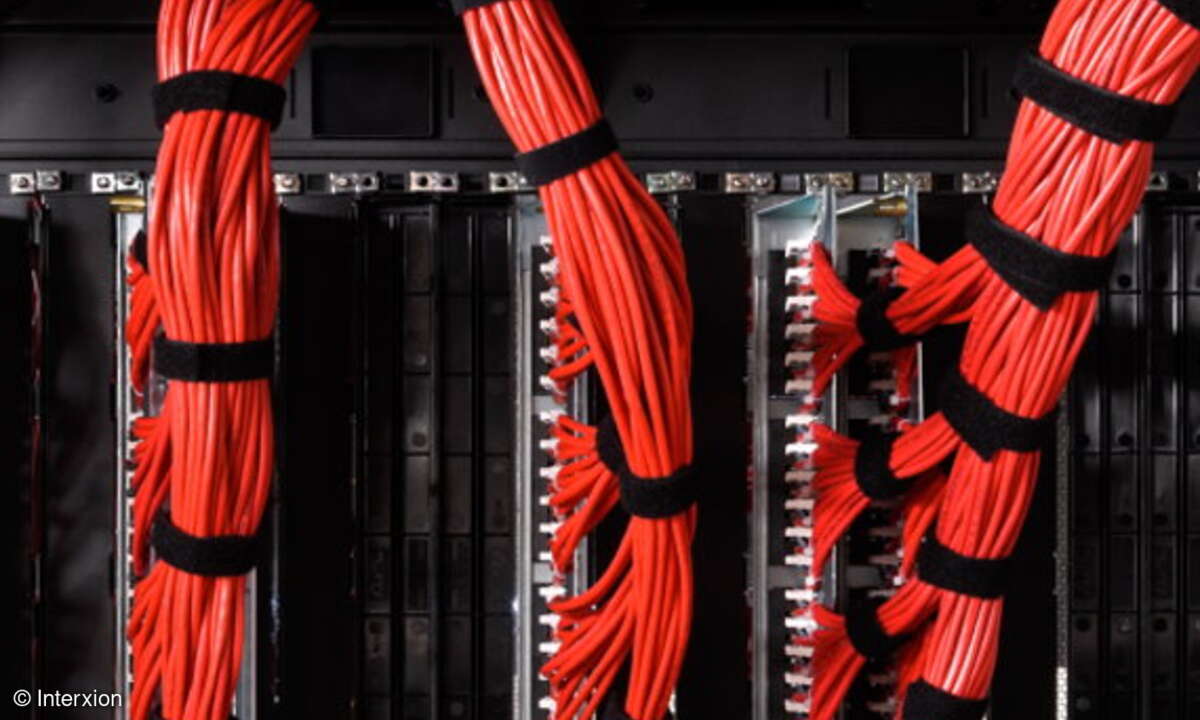

Die Server sind in diesem Rechenzentrum mit roten Kabeln verbunden.

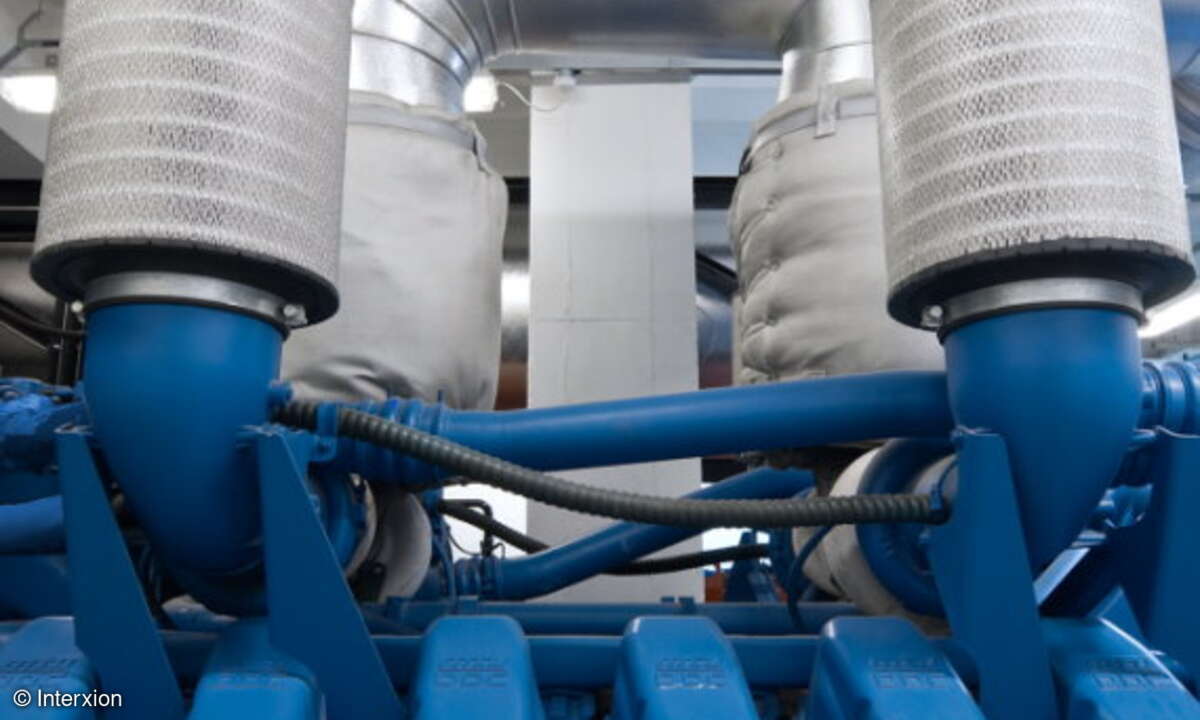

Die Stromversorgung eines Rechenzentrums ist nicht nur von der redundant ausgelegten externen Zuleitung abhängig. Bei einem Ausfall der externen Versorgung übernehmen im ersten Schritt Batterienetze und im zweiten Schritt Generatoren die unterbrechun — Die Stromversorgung eines Rechenzentrums ist nicht nur von der redundant ausgelegten externen Zuleitung abhängig. Bei einem Ausfall der externen Versorgung übernehmen im ersten Schritt Batterienetze und im zweiten Schritt Generatoren die unterbrechungsfreie Stromversorgung.
