Vorkonfektionierte Netzwerkschränke

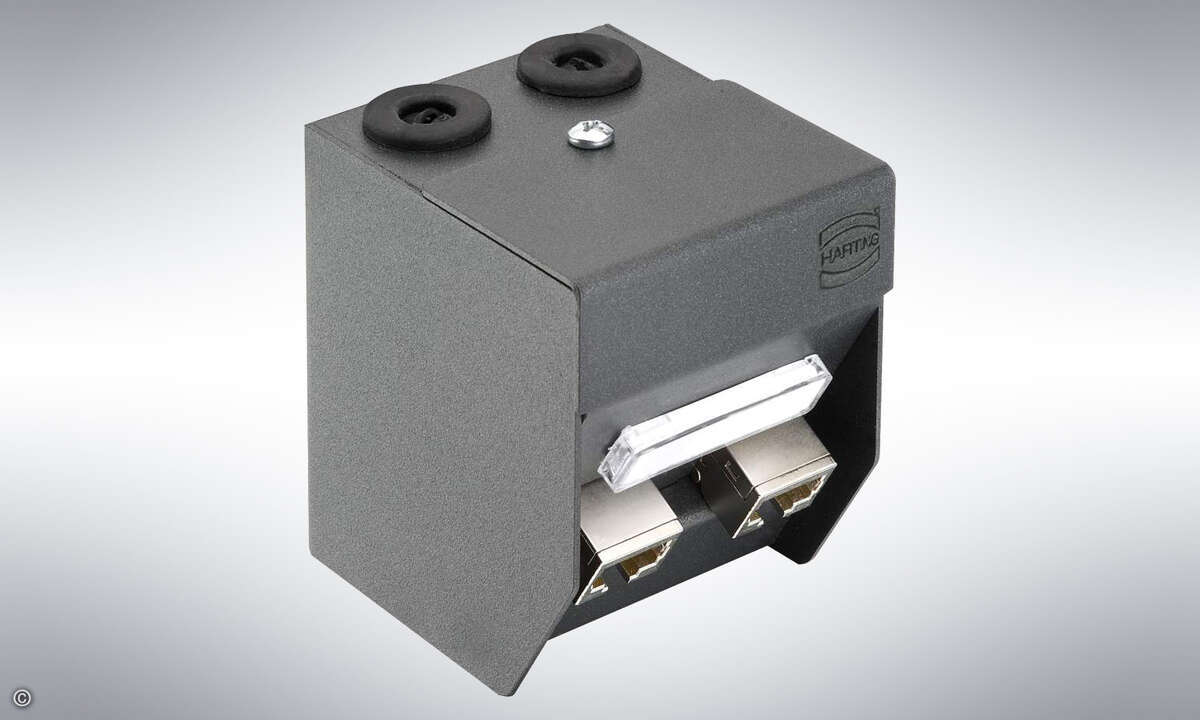

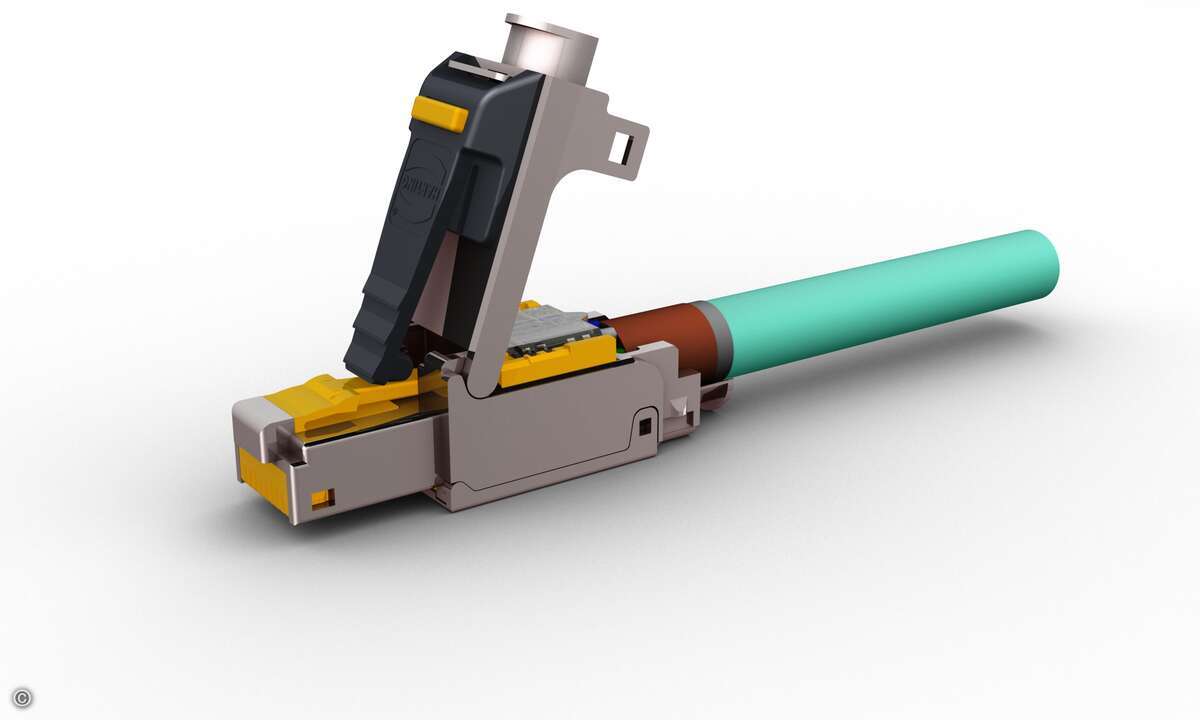

Bisweilen ist es von Vorteil, wenn Netzwerkschränke möglichst umfassend bestückt zum Anwender kommen. Etwa in Bereichen mit sehr kurzen erlaubten Verweildauern oder bei akutem Platzmangel vor Ort. Dies ist jetzt ohne große Zusatzkosten möglich. Einige Integratoren bieten vorkonfektionierte Schränke an, bei denen sämtliche Kupferanschlüsse in Extendern enden. Vor Ort werden die installierten Leitungen über diese Extender an die Verbindungen im Schrank angeschlossen. Basieren die Extender auf der Prelink-Technik, soll dies mit wenigen Handgriffen erledigt sein.Herzstück der Prelink-Technik ist ein aufgecrimpter Kunststoffbock, der sogenannte Prelink-Abschluss. In ihm sind alle acht Adern vibrationssicher in ihre Position gepresst. Beim Extender legt der Installateur an beiden Seiten jeweils das Kabelende mit dem Prelink-Abschluss in das Modul ein und klappt es zu. Ein Auskreuzen der Adern ist dabei nicht nötig. Der Anwender erhält damit eine 10-Gigabit-Ethernet-taugliche Verbindung der Klasse EA nach ISO/IEC 11801, die zudem PoE+ unterstützt. Mit einem Prelink-Extender lassen sich nicht nur Datenkabel verlängern, sondern auch Installations- und Anschlussleitungen direkt miteinander verbinden. Die vorkonfektionierten Netzwerkschränke entstanden aus einer Kundenanforderung. Und sie erweisen sich nicht nur in Bereichen mit kurzer erlaubter Verweildauer als sinnvoll. Sie bieten sich auch für Büros oder Abteilungen mit häufigen Umzügen an. Die Schränke sind gemäß den Vorgaben des Anwenders mit sämtlichen Verbindungen zu den bereits integrierten Patch-Feldern bestückt. Der Integrator kann vorab in seiner Werkstatt sogar die aktiven Komponenten einbauen, anschließen und schon grob auf Funktion testen. Er liefert dann einen fertig bestückten Netzwerkschrank aus. Vor Ort legt er nur noch die Abschlüsse der installierten Leitungen in die Extender-Module und klappt sie zu. Für diese vorkonfektionierten Schränke entwickelte Easylan spezielle 19-Zoll-Montagerahmen mit 68 Prelink-E

Autor:Andreas Klees/jos, Geschäftsführer von Easylan in Garching bei München. • 12.5.2014 • ca. 0:05 Min
