Messtechnik

Weitere Messungen

Dean Miles, Tektronix • 30.7.2012 • ca. 0:20 Min

Inhalt

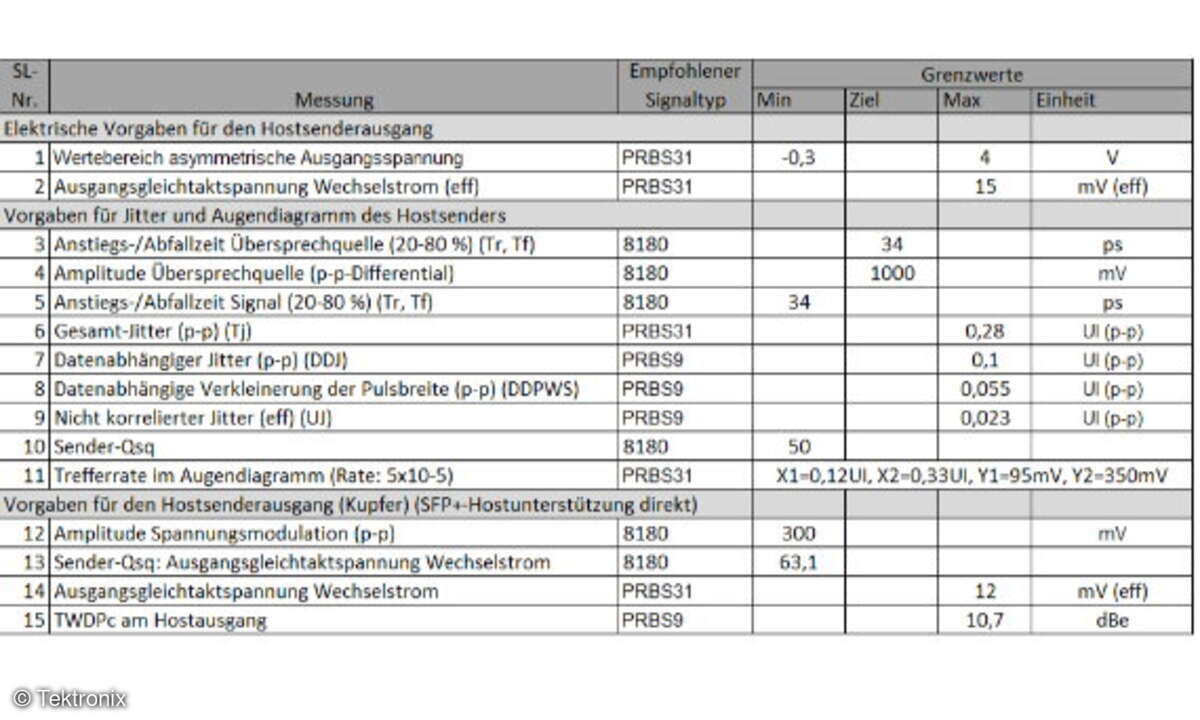

Tabelle 1: Dies sind die 15 vorgeschriebenen Messungen für die Konformitätsprüfungen von Tx-Hosts.

Wie in Tabelle 1 ersichtlich, sind in der Spezifikation 15 Messungen festgehalten, die drei verschiedenen Rubriken zugeordnet wurden: elektrische Vorgaben für den Hostsenderausgang, Vorgaben für den Jitter und das Augendiagramm des Hostsenders, Vorgaben für den Hostsenderausgang (Kupfer). Auf dieser Abbildung finden Sie alle Daten auf einen Blick.

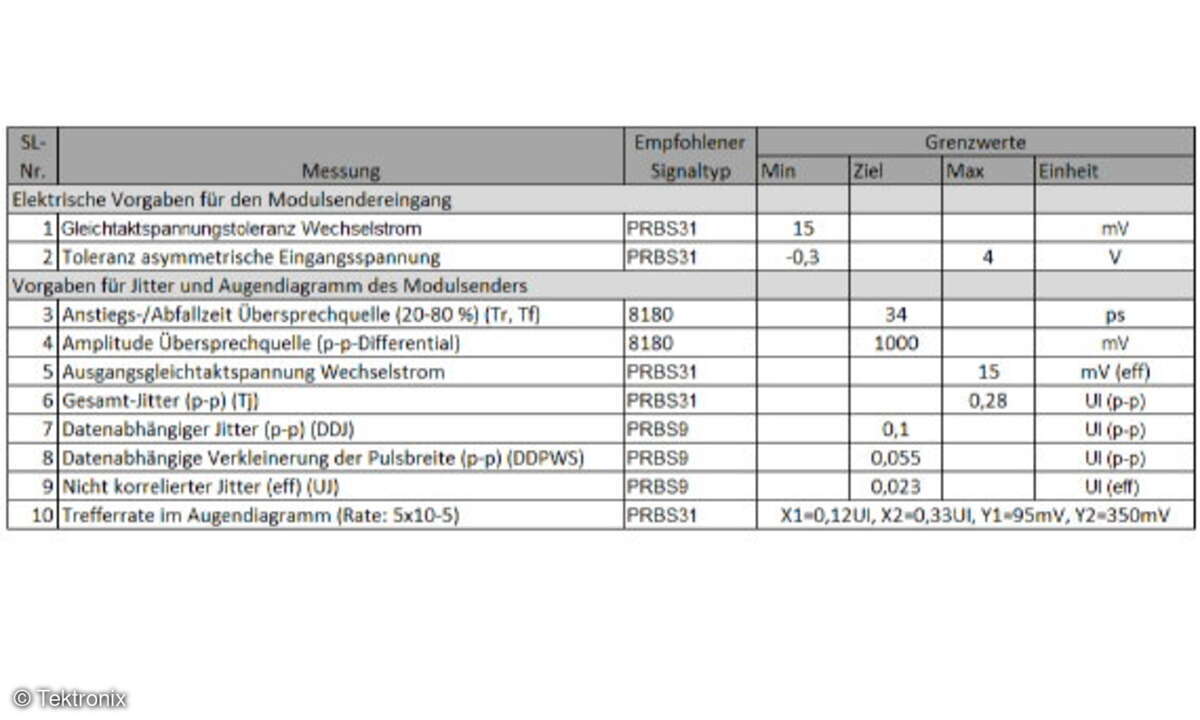

Tabelle 2: Dies sind die 10 wichtigsten Größen, die am Modulsender zu messen sind.

Zwar gibt es mehr als 10 Messungen unter dem Sendermodul, aber in Tabelle 2 sind die wichtigsten 10 davon festgehalten. Dafür wurden sie zwei Unterabschnitten zugeordnet: elektrische Vorgaben für den Modulsendereingang, Vorgaben für den Jitter und das Augendiagramm des Modulsenders.
