Beim Monitoren des Netzes und dem anschließenden Auswerten der Signalisierungs- und Sprachpakete ist es notwendig, die Daten selektiv aufzuzeichnen.
In der Verbindungsliste stellt der VoIP-Analysator alle aufgezeichneten VoIP-Verbindungen mit folgenden Parametern dar:
- Typ (SIP, H.323, MGCP oder Skinny),
- Quelle/Ziel,
- Startzeit/Dauer,
- Status der Verbindung (Verbindungsaufbau, Verbindung aktiv, Verbindung beendet) sowie
- Initiator/Gegenstelle.
Durch das Markieren einer ausgewählten Verbindung, wird die Signalisierung der Verbindung als Pfeildiagramm dargestellt und zusätzlich die zur betreffenden Verbindung gehörenden RTP-Sessions aufgelistet.

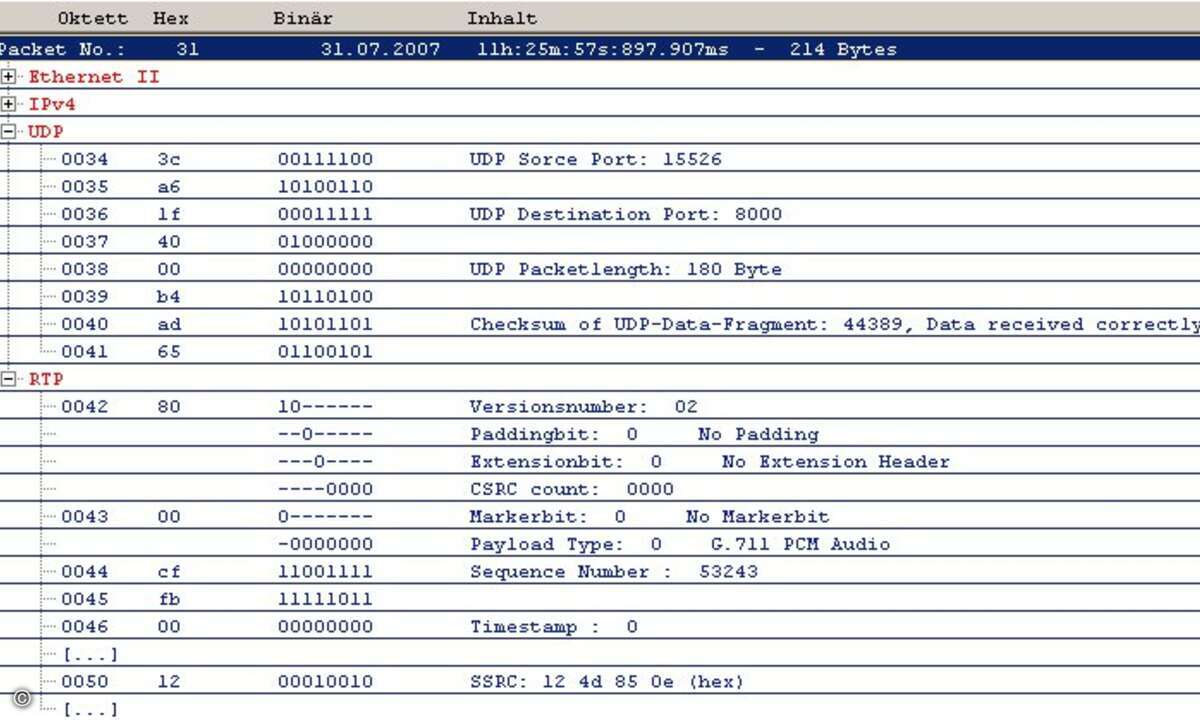

Die Paketansicht sorgt für die detailgenaue Darstellung (inklusive der Zeitstempel, der Quell- und Zieladresse, dem Pakettyp) der aufgezeichneten VoIP-Pakete. Wird ein Paket markiert, wird dieses in der Detailansicht dargestellt. Der VoIP-Administrator hat in diesem Darstellungsmodus die Möglichkeit, die jeweiligen Protokolldetails (Header-Informationen und Nutzlasten) des markierten Pakets genauer zu analysieren.
Bei den Paketdetails handelt es sich um den eigentlichen Inhalt des Paketes. Der Analysator dekodiert dabei die in den VoIP-Paketen enthaltenen Informationen (Paket-Header der einzelönen Schichten und Payloads), so dass die relevanten Paketdetails auf einen Blick erkannt werden können.
