Verkabelungsfehlern auf der Spur mit Geräten von JDSU

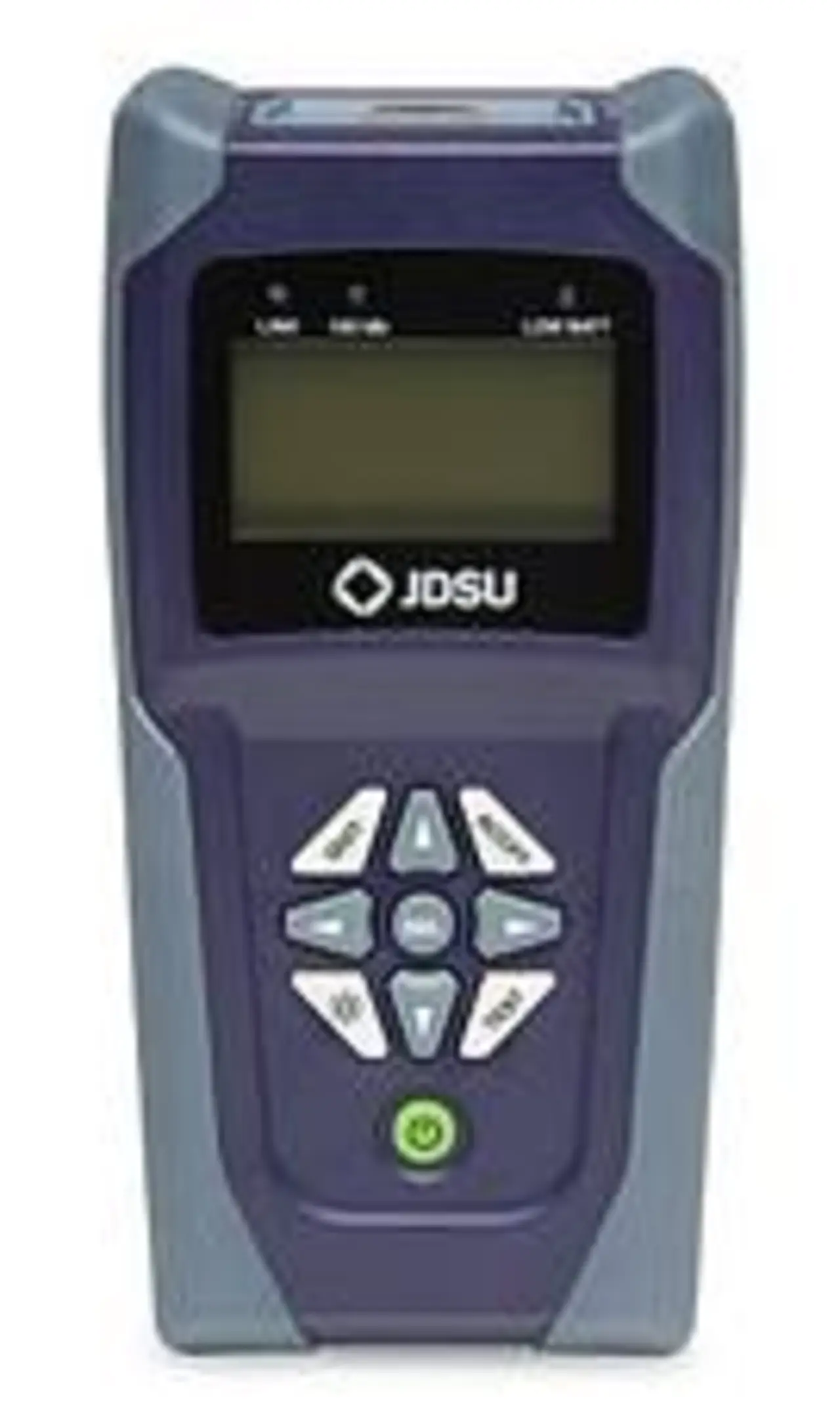

Mit den Handheld-Testern »TestifierPRO« und »LanScaperPRO« von JDSU überprüft der Administrator die Verkabelung von Daten-, Telefon- oder Koaxkabeln. Der Lan-Scpaper-Pro bringt zusätzlich noch Link-Test-Funktionen mit.

RJ45- (Daten), RJ11- (Telefon) oder Koaxverbindungen (F-Connector) überprüft der Testifier-Pro von JDSU auf Kurzschlüsse, offene Enden oder Split-Pairs. Eine weitere Einheit am anderen Ende ist dazu nicht notwendig. Der Lan-Scaper-Pro untersucht zudem aktive Ethernet-Interfaces. Weiter identifiziert er Hub-, Switch- oder Netzwerkkarten-Interfaces über das MDI-/MDI-X-Protokoll.

Mit einer Remote-Unit kann der Administrator mit dem Testifier-Pro auch fehlerhafte Verdrahtungen oder zu hohe Übergangswiderstände finden. Außerdem misst das Gerät die Länge von Kabeln von bis zu 600 Metern, auch unverlegt. Auch das Senden eines Tons über Kabel ist möglich. Über den Hub-Blink-Modus lässt sich der Switch-Ports zu einem Kabel finden. Die Ergebnisse zeigt ein zweizeiliges LCD-Display an.

Der Lan-Scaper-Pro testet außerdem die DHCP-Funktion im Netz. Bis zu drei IP-Adressen für Ziel, Router und DNS-Server überprüft das Gerät per Ping. Weiter beherrscht es das Cisco-Discovery-Protocol (CDP). Außerdem zeigt das Messgerät an, ob eine korrekte Spannung bei PoE (Power-over-Ethernet) anliegt. Der Testifier-Pro kostet beim Distributor Psiber-Data 250 Euro. Für den Lan-Scaper-Pro fallen dort 595 Euro an.
