Messungen am neuen WLAN-Standard IEEE 802.11ac

30. Oktober 2013, 13:34 Uhr | Markus Lörner, Produktmanager Signalgeneratoren, und Martin Schmähling, Produktmanager Spektrumanalyse, Rohde & Schwarz

Fortsetzung des Artikels von Teil 3

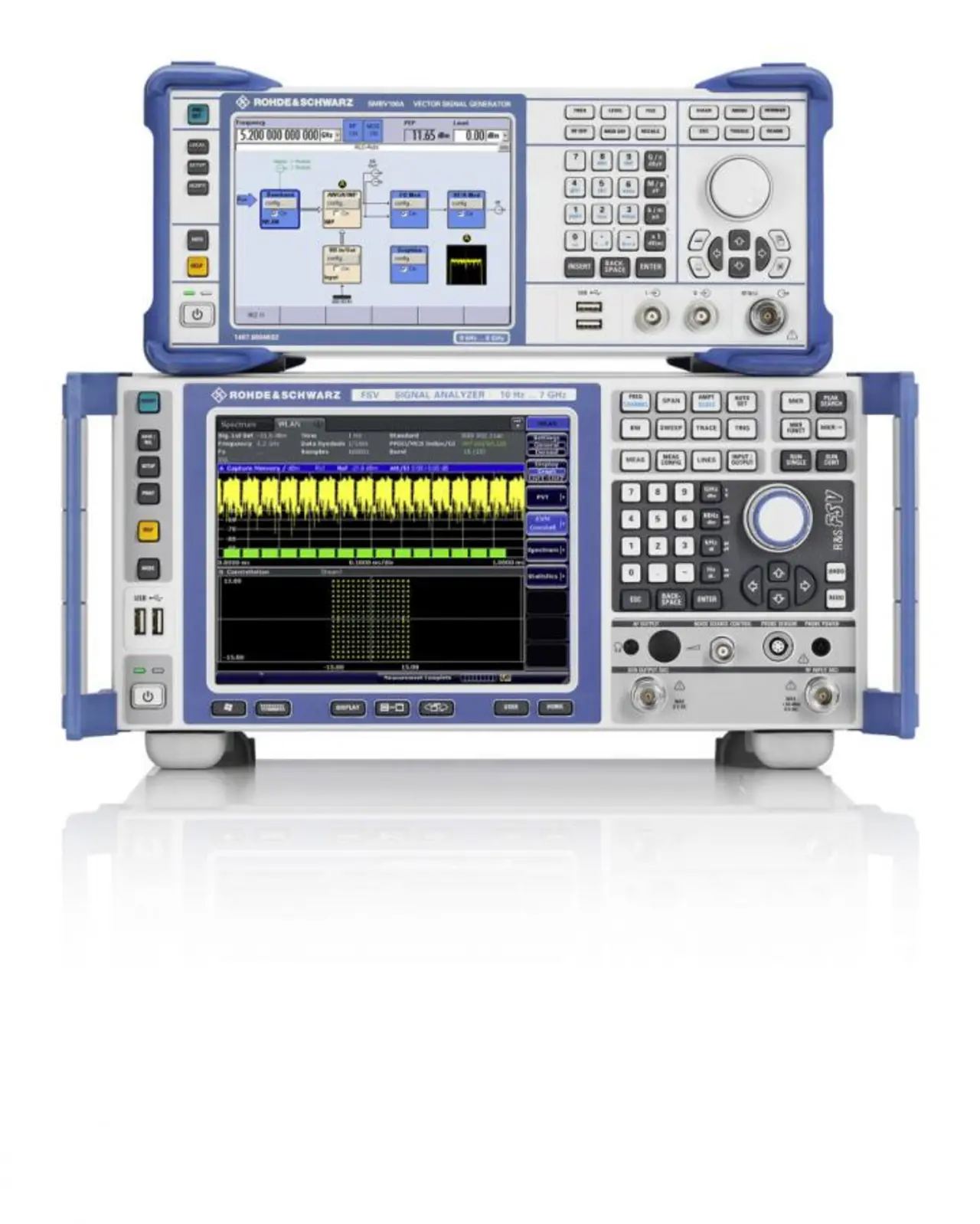

Testlösung von Rohde & Schwarz

Der R&S SMBV100A bietet eine Vielzahl an Funktionen: In der Frame-Block-Konfiguration können unterschiedliche Bursts für verschiedene WLAN-Signale gemischt werden. So kann auf einen 160-MHz-Burst ein 80-MHz-Burst nach IEEE 802.11ac, 11n oder 11a folgen, um realen WLAN-Traffic an einem Access-Point zu simulieren. Für MIMO-Tests werden bis zu acht Antennen unterstützt, die für statische Tests im Generator mit unterschiedlichen Pegeln und Phasen aufaddiert werden können, um das passende Summensignal für die Empfangsantenne zu
erzeugen. Dem Signal kann weißes Gaußches Rauschen überlagert werden, um das Rauschen im HF-Frontend eines Empfängers zu emulieren. Zu diesen Funktionen paart sich die hohe Signalqualität des Signalgenerators für WLAN-IEEE-802.11ac-Signale. Die EVM für ein Signal mit 160 MHz Bandbreite gemessen bei einer 256-QAM-Modulation beträgt -47 dB bei 5,7 GHz. Ebenso verfügt der R&S SMBV100A mit einem extrem flachen Frequenzgang über 160 MHz von gemessenen 0,2 dB.

Zur Analyse von WLAN-IEEE-802.11ac-Signalen führt der R&S FSV spektrale Messungen wie Nebenwellen- und Nebenband-Aussendungen und Nachbarkanalleistungsverhältnis sowie Zeitbereichsmessungen an den Modulationsparametern durch. Der Anwender kann dabei bequem zwischen den verschiedenen Messungen wechseln, die wichtigsten Ergebnisse können als Graph oder in Tabellenform abgefragt werden. Der Touchscreen erleichtert die Bedienung, vor allem wenn der Anwender die Ansicht wechseln oder Messparameter ändern möchte. Besonders für Anwender in der Produktion ist die Verfügbarkeit von 160 MHz HF-Bandbreite zusammen mit der WLAN-IEEE-802.11ac-Option auf Mittelklassegeräten ein wichtiger Kostenvorteil.

Der R&S FSV und der R&S SMBV100A sind dabei Universalgeräte, die in der Entwicklung und Produktion von Basisstationen, Mobiltelefonen und Verstärkern eingesetzt werden. Weitere Anwendungen der hohen Bandbreite sind daher im Bereich LTE-Advanced mit einem Bandbreitenbedarf bis zu 100 MHz bei Carrier-Aggregation oder Predistortion-Messungen an breitbandigen Verstärkern für Multistandard-Basisstationen sowie für breitbandige Pulsmessungen.
