Messtechnik: Die Top-Produkte 2010

21. Januar 2010, 15:01 Uhr | Markus Kien

Fortsetzung des Artikels von Teil 11

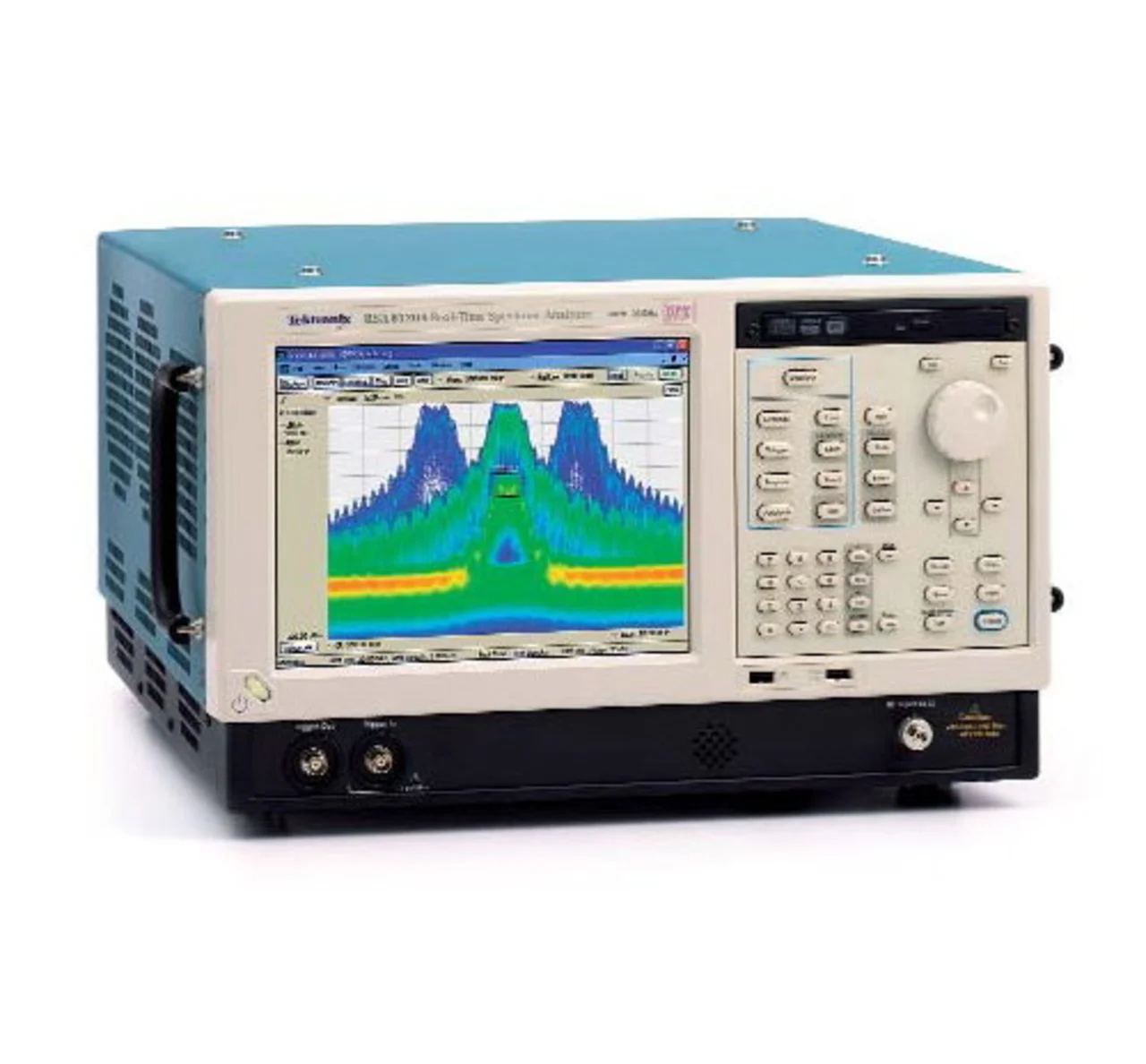

Tektronix: Spektrumanalysatoren bis zu 20 GHz

Die Serie RSA6000A von Tektronix ermöglicht kürzere Testzeiten bei höherer Messgeschwindigkeit sowie geringere Systemkosten aufgrund ihrer einzigartigen Kombination aus verschiedenen Messfunktionen. Deshalb eignet sich die Geräteserie besonders für Anwendungen in den Bereichen Spektrummanagement, Radar, und digitalem Funkverkehr. Verbesserte und umfassende Wobbel-Funktionen des Spektrumanalysators ermöglichen das schnelle Erkennen verdächtiger Signale. Die DPX-Engine sammelt hunderttausende Spektren pro Sekunde über eine Bandbreite von 110 MHz. Damit lassen sich bis zu 20 GHz wobbeln.
Dieses neue Leistungsniveau verringert die Wahrscheinlichkeit, dass transiente Signale während einer Breitbandsuche nicht entdeckt werden. Mit der ‘Trigger On This'-Funktion kann durch einfaches Zeigen auf einen bestimmten Bereich des Spektrums die Signalerfassung ausgelöst werden. Signalpulse, die Amplitudenpegel nicht korrekt einhalten, isoliert und zeichnet der Runt-Trigger auf. Mitteles dieser zeit- und amplitudenqualifizierten Trigger lässt sich die Fehlerbehebung beispielsweise bei Radar-, digitaler Funkkommunikation oder dem Spektrummanagement erheblich reduzieren. Eine zusätzliche Erweiterung der Serie RSA6000A sind eine sechsfache Leistungsverbesserung bei der zweiten Generation der DPX-Echtzeit-Darstellung des HF-Spektrums, das nun über 292.000 Spektren/Sekunde erfasst. Diese Erweiterung ist besonders für Anwendungen wie SDR (Software Defined Radio) von Bedeutung.
