Trendsetter unter den Oszilloskopen

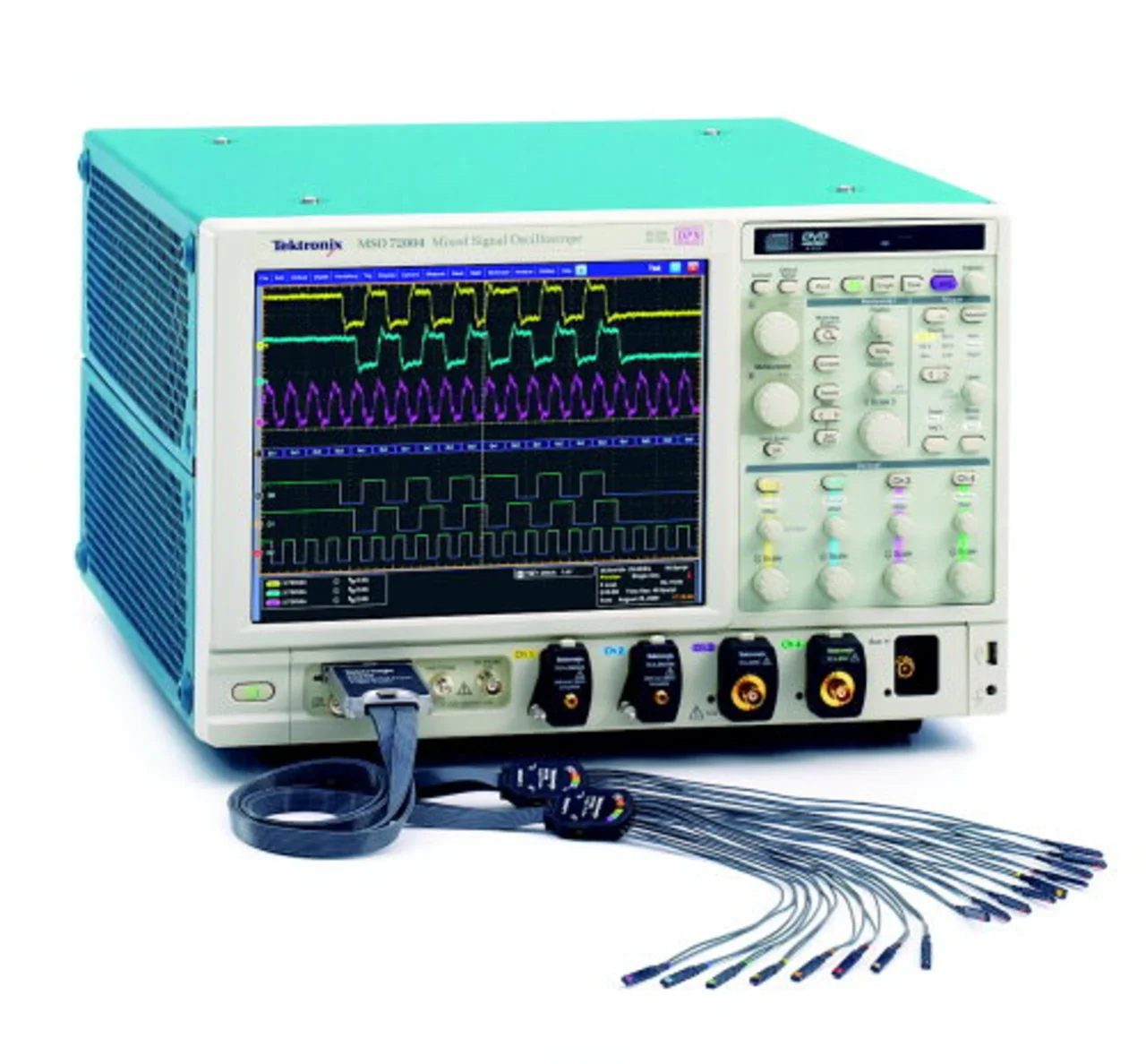

Tektronix: Mixed-Signal-Oszilloskope der Serie MSO70000

Bei den Geräten der Serie MSO70000 von Tektronix handelt es sich um die branchenweit erste Produktfamilie integrierter Hochleistungs-Mixed-Signal-Oszilloskope.
Die Instrumente sind laut Hersteller die einzigen MSOs, die über eine analoge Bandbreitenauswahl von 4 bis 20 GHz verfügen und eine Zeitauflösung von 80 ps auf allen Digitalkanälen gleichzeitig bieten.

Eine schnelle Analyse des Speicherinhaltes ist durch die I-Capture-Funktion gewährleistet, wodurch mit der Serie MSO70000 jeder angeschlossene digitale Kanal analog angezeigt werden kann - ohne dass die Tastköpfe gewechselt werden müssen. Ergo: Vielseitigkeit und Debugging-Transparenz auf allen 16 digitalen Kanälen werden dem
Benutzer ermöglicht.

Davon abgesehen bietet die MSO-Serie zahlreiche weitere Funktionen an: Sie weist ein Leistungsvermögen von 6,25 GBit/s Hardware Serial Trigger auf, die Fast-Acq-Funktion bietet die schnelle und kontinuierliche Erfassungsrate von >300.000 wfms/s und die Pinpoint-Triggerfunktion erlaubt es, auf bestimmte Signalanomalien speziell zu triggern.

Das Softwarepaket Signal VU ermöglicht außerdem eine komplexe Spektralanalyse in Echtzeit bis zur vollen Bandbreite des jeweiligen Oszil-loskops. Last but not least bietet Tektronix auch Lizenzen für Applika-tions-Softwarepakete an, die auf andere Tektronix-Produkte übertragbar sind.
